DESCRIERE:

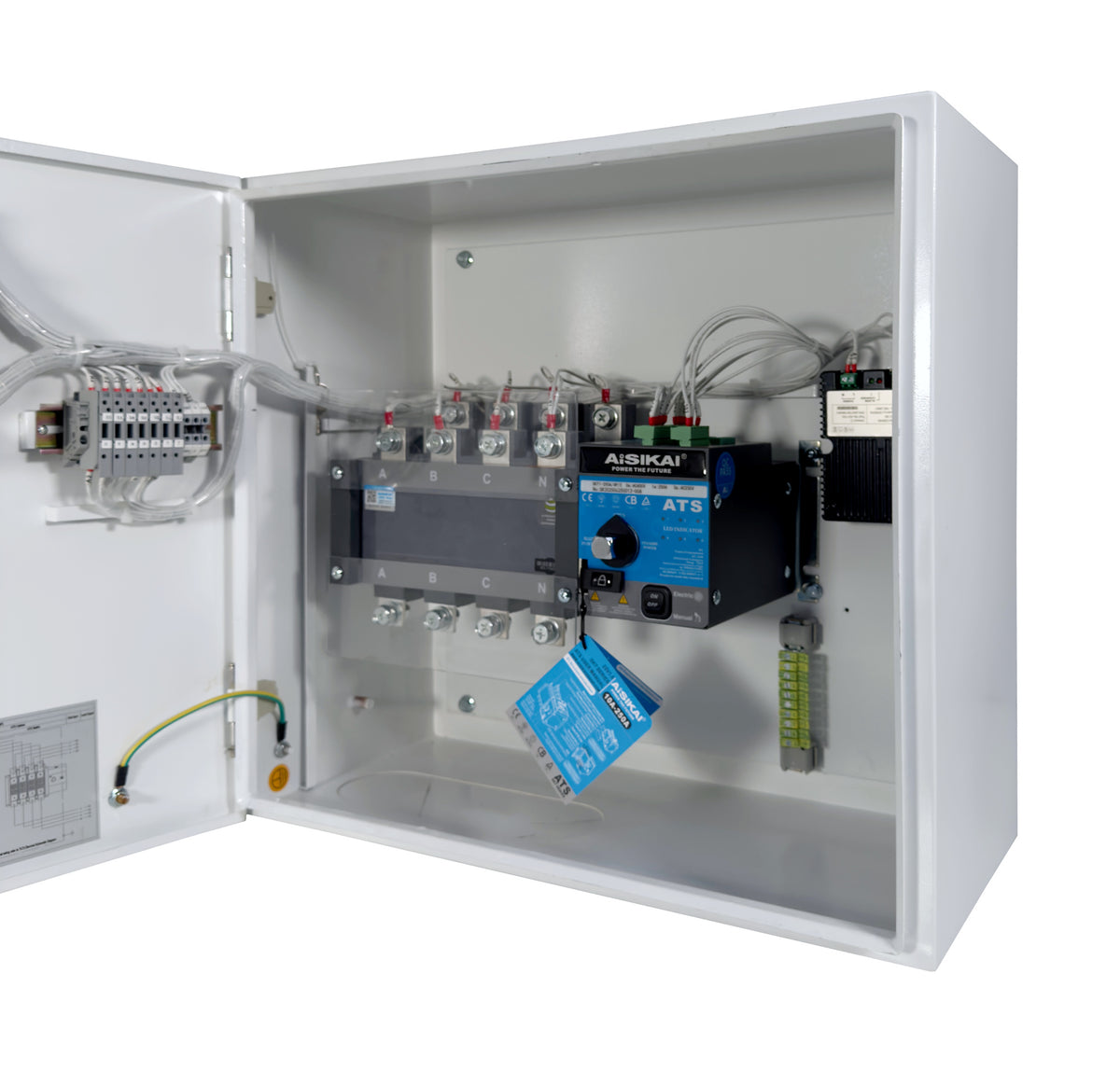

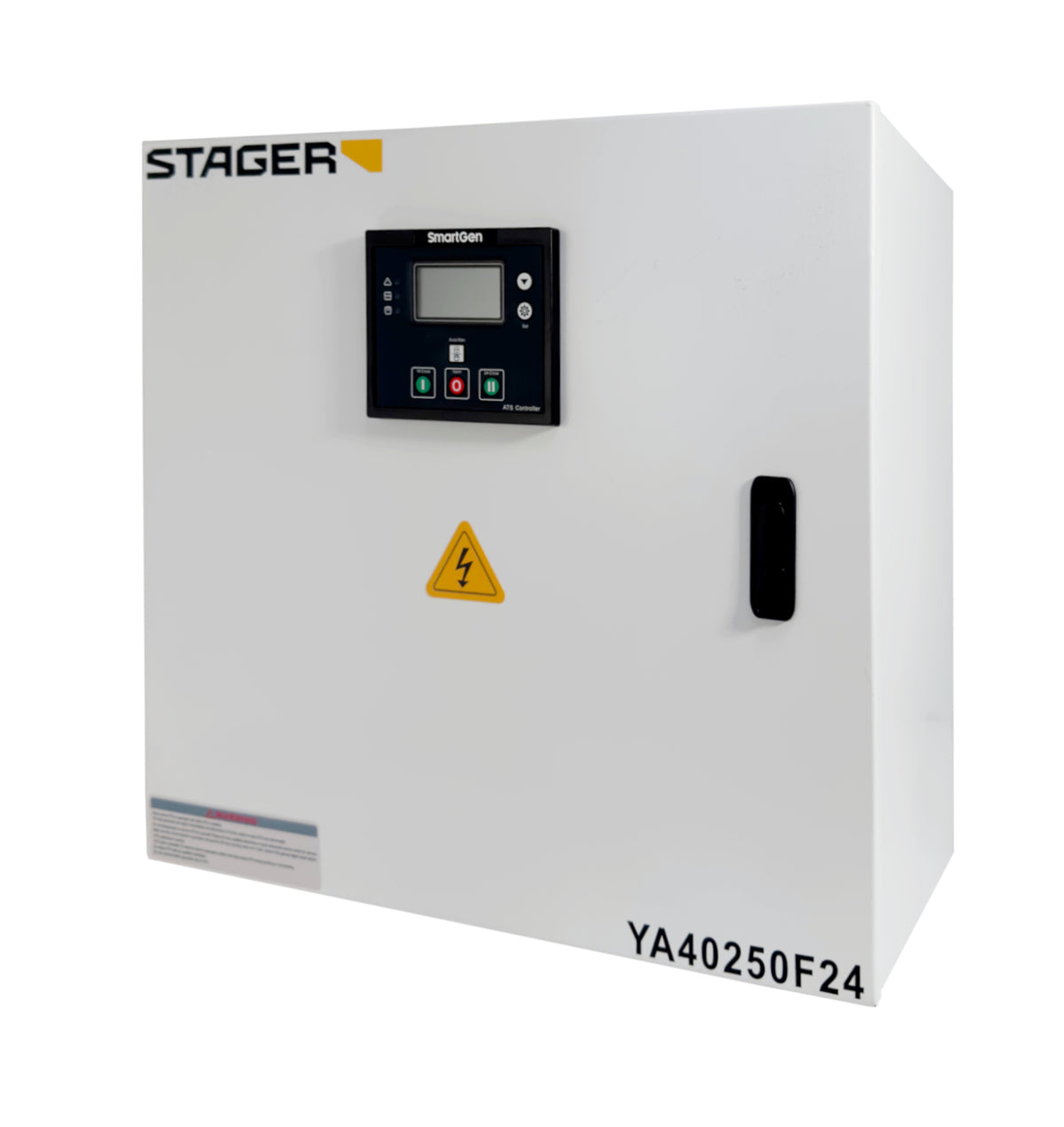

Automatizare seria YA cu panou de control Smartgen HAT560N si functie AMF, pentru generatoare diesel Stager in 1500rpm.
Aceasta este compatibila cu toate modelele de generatoare care au cablu de comanda cu 3 conductori (incarcare acumulator 24V si conductor comanda ON/OFF).
DATE TEHNICE:
Tensiune nominala: 400 V
Frecventa: 50 Hz
Curent nominal: 250 A
Numar poli: 4
Grad de protectie: IP23
Tensiune: 24 ~ 28 Vcc
Curent nominal al contactorului: 250 A
Incarcator:
- Tensiune de intrare: 165 ~ 265 Vca
- Tensiune de iesire: 27.5 Vcc (±2%)
- Curent de incarcare: 5 A
Incarcare acumulator: 24 ~ 28 Vcc
Lungimea cablului de conectare: 5 m
Temperatura de lucru: (-15 ~ 60)ºC
Conditii de depozitare: (-25 ~ 80)ºC
Diametru cablu: 3buc x 1.0mm²
Panou de control: SMARTGEN HAT560N
Functie AMF: da
Greutate: 27 kg
Dimensiuni: 500 x 540 x 250 mm
PANOU DE CONTROL:
- Panoul de control SMARTGEN HAT560N este un controler automat care poate afisa conditiile de lucru atat ale generatorului, cat si ale ATS-ului, si poate controla ATS-ul in doua moduri: manual si automat.
- Panoul SmartGen HAT560N este un modul inteligent cu doua surse de alimentare cu functie configurabila, masurare automata, afisaj LCD si comunicare digitala.
- Are o structura compacta, circuite avansate, cablare simpla si fiabilitate ridicata; poate fi utilizat pe scara larga in dispozitive electrice, control automat si sistem de testare pentru energia electrica, telecomunicatii, metalurgie, cai ferate, cladiri inteligente, etc.
- Ecranul LCD si butoanele acestuia fac utilizarea panoului usoara si intuitiva.
Caracteristici:
- Afisaj LCD luminat, indicator LED;
- Masoara cu precizie si afiseaza tensiunea si frecventa pentru 2-linii 3 faze;
- Functie de protectie in caz de supratensiune/tensiune minima, pierdere faza, secventa de faza inversa, suprafecventa/frecventa minima;
- Moduri de lucru: automat / manual. In modul manual, poate forta comutatorul sa se inchida sau sa se deschida;
- Toti parametrii pot fi configurati numai de pe panoul frontal, cu doua parole diferite, asigurand astfel accesul doar personalului autorizat;
- In momentul punerii in functiune, generatorul poate fi setat in modul "In sarcina" (on-load) sau in modul "Fara sarcina" (off-load);
- Jurnalul de inregistrari care poate pastra 50 de elemente;
- Pornirea & oprirea programata a generatorului (poate fi setat sa porneasca generatorul o data pe zi / saptamana / luna cu sarcina sau fara);
Date tehnice panou:
Dimensiune afisaj LCD: 132 x 64 mm
Tensiune de alimentare:
(1) 8 ~ 35 Vcc
(2) 170 ~ 277 Vca, alimentare c.a. L1N1/L2N2
Consum energie: < 3W (Mod standby: < 2W)
Temperatura de functionare: (-25 ~ +70)ºC
Tensiune de intrare c.a.:
- 3P4W (ph-N): 30Vca – 360Vca
- 3P3W (ph-ph): 60Vca – 620Vca
- 1P2W (ph-N): 30Vca – 360Vca
- 2P3W (ph-N): 30Vca – 360Vca
Frecventa nominala: 50 Hz
Inchidere releu iesire: 16A 250Vca Iesire fara tensiune
Releu iesire auxiliar 1: 7A 250Vca Iesire fara tensiune
Releu iesire auxiliar 2: 7A 250Vca Iesire fara tensiune
Releu iesire auxiliar 3: 16A 250Vca Iesire fara tensiune
Releu iesire auxiliar 4: 16A 250Vca Iesire fara tensiune
Intrare digitala: GND conectat este activ
Grad de protectie: IP55
Comunicare: interfata LINK, protocol MODBUS
Interfata programabila: LINK
